কিংদাও লেনাডো ইন্টেলিজেন্ট ইকুইপমেন্ট কোং, লিমিটেড চীনের এলএনজি রিফুয়েলিং স্টেশনের অন্যতম নির্ভরযোগ্য নির্মাতা এবং সরবরাহকারী। একটি পেশাদার উত্পাদন দলের সাথে, আমরা আমাদের অধিকাংশ গ্রাহকদের চাহিদা মেটাতে সক্ষম। আমাদের কারখানা থেকে পাইকারি বাল্ক কাস্টমাইজড এলএনজি রিফুয়েলিং স্টেশনে স্বাগতম।
পণ্য ওভারভিউ

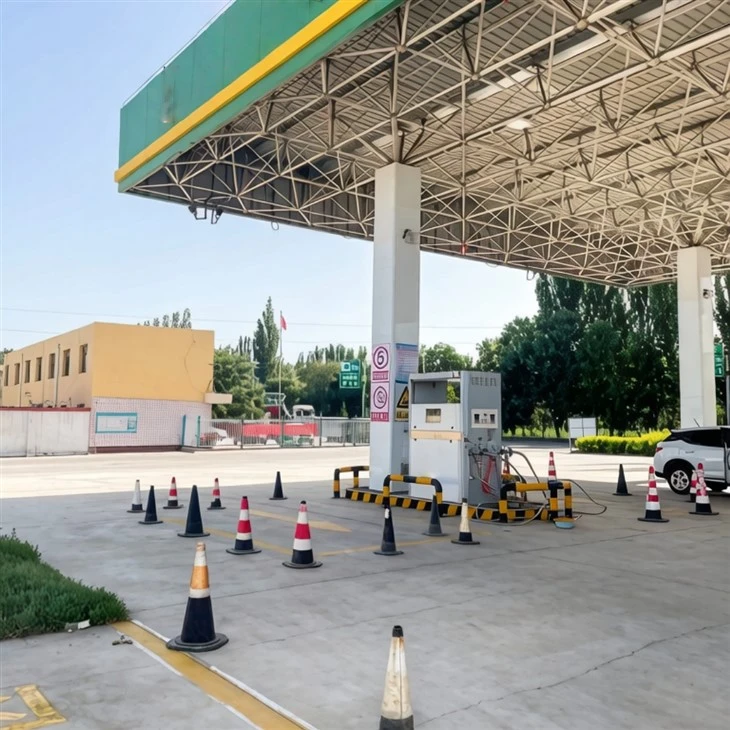

এলএনজি রিফুয়েলিং স্টেশন হল একটি স্ট্যান্ডার্ড ইন্টিগ্রেটেড স্কিড-মাউন্ট করা এলএনজি ডিসপেনসিং সিস্টেম যা বিশেষভাবে বাস ডিপো, লজিস্টিক সেন্টার এবং ভারী-ডিউটি ট্রাক টার্মিনাল সহ উচ্চ চাহিদার অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে। একটি দ্বৈত-একযোগে ডুয়াল-নোজল ডিসপেন্সিং ক্ষমতা সহ পাম্প কনফিগারেশনের বৈশিষ্ট্যযুক্ত, এই স্টেশনটি বাণিজ্যিক ফ্লিট অপারেশনের জন্য ব্যতিক্রমী ফিলিং গতি এবং কার্যকরী নির্ভরযোগ্যতা প্রদান করে।
উন্নত PLC + পরিবর্তনশীল ফ্রিকোয়েন্সি কন্ট্রোল প্রযুক্তির সাথে নির্মিত, সিস্টেমটি সম্পূর্ণ স্বয়ংক্রিয় অনুপস্থিত মোডে কাজ করে, সামঞ্জস্যপূর্ণ, নিরাপদ অপারেশন নিশ্চিত করার সাথে সাথে শ্রম খরচ উল্লেখযোগ্যভাবে হ্রাস করে। আউটডোর-রেটেড, আবহাওয়ারোধী ঘের নকশা এটিকে বিভিন্ন পরিবেশগত পরিস্থিতিতে 24/7 অপারেশনের জন্য আদর্শ করে তোলে।
মূল বৈশিষ্ট্য
✓ ডুয়াল-পাম্প রিডানডেন্ট ডিজাইন
দুটি স্বাধীন ক্রায়োজেনিক পাম্প একই সাথে বা ব্যাকআপ হিসাবে কাজ করে
ডুয়াল ডিসপেন্সিং অগ্রভাগ সমবর্তী যানবাহন রিফুয়েলিং সক্ষম করে
একটি পাম্পের রক্ষণাবেক্ষণের প্রয়োজন হলে, অন্যটি 50% ক্ষমতায় কাজ চালিয়ে যায়
✓ উচ্চ-স্পীড ফিলিং পারফরম্যান্স
সর্বাধিক প্রবাহের হার 680-700 L/min পর্যন্ত (দ্বৈত অগ্রভাগ একত্রিত)
বাস এবং ভারী ট্রাকের জন্য দ্রুত পরিবর্তনের সময়
স্টেশনে গাড়ির ডাউনটাইম কমিয়ে দেয়
✓ শক্তি-দক্ষ অপারেশন
পরিবর্তনশীল ফ্রিকোয়েন্সি ড্রাইভ (ভিএফডি) প্রযুক্তি চাহিদার উপর ভিত্তি করে পাম্পের গতি সামঞ্জস্য করে
স্থির গতির সিস্টেমের তুলনায় 20-30% শক্তি খরচ কমায়
কম অপারেশনাল খরচ এবং বর্ধিত সরঞ্জাম জীবনকাল
✓ প্রিমিয়াম ক্রায়োজেনিক পাম্প অপশন
আমেরিকান ACD পাম্প (শিল্পের-নেতৃস্থানীয় নির্ভরযোগ্যতা)
ফরাসি ক্রিওস্টার পাম্প (উন্নত ইউরোপীয় প্রযুক্তি)
উচ্চ-গুণমানের গার্হস্থ্য পাম্প (খরচ-কার্যকর বিকল্প)
-162 ডিগ্রীতে এলএনজি পরিষেবার জন্য ডিজাইন করা সমস্ত পাম্প
✓ সম্পূর্ণ স্বয়ংক্রিয় নিয়ন্ত্রণ
PLC-ভিত্তিক বুদ্ধিমান নিয়ন্ত্রণ ব্যবস্থা
চাপ, তাপমাত্রা, প্রবাহের হার, এবং তরল স্তরের বাস্তব-সময় পর্যবেক্ষণ
স্বয়ংক্রিয় ত্রুটি সনাক্তকরণ এবং অ্যালার্ম
দূরবর্তী পর্যবেক্ষণ ক্ষমতা (ঐচ্ছিক)
সহজ অপারেশনের জন্য স্পর্শ-স্ক্রীন HMI
✓ সম্পূর্ণ নিরাপত্তা ব্যবস্থা
জরুরী শাটডাউন (ESD) সিস্টেম
স্বয়ংক্রিয় বায়ুচলাচল সহ গ্যাস সনাক্তকরণ সেন্সর
অতিরিক্ত চাপ সুরক্ষা
ফায়ার দমন সিস্টেম ইন্টারফেস
বিস্ফোরণ-প্রমাণ বৈদ্যুতিক উপাদান
প্রযুক্তিগত বিশেষ উল্লেখ
|
প্যারামিটার |
TYL-2×15 |
TYL-2×22 |
|
মডেল উপাধি |
TYL-2×15 |
TYL-2×22 |
|
সরঞ্জামের ধরন |
ইন্টিগ্রেটেড স্কিড-মাউন্ট করা |
ইন্টিগ্রেটেড স্কিড-মাউন্ট করা |
|
কাজের মাধ্যম |
তরলীকৃত প্রাকৃতিক গ্যাস (LNG) |
তরলীকৃত প্রাকৃতিক গ্যাস (LNG) |
|
রেট বিতরণ ক্ষমতা |
40m³/h |
42 m³/h |
|
সর্বাধিক প্রবাহ হার |
340 × 2 লি/ মিনিট |
350×2 লি/মিনিট |
|
টেম্পারেচার-বর্ধমান ভ্যাপোরাইজার |
300 Nm³/ঘণ্টা |
300 Nm³/ঘণ্টা |
|
ইএজি ভ্যাপোরাইজার |
150 Nm³/ঘণ্টা |
150 Nm³/ঘণ্টা |
|
নিমজ্জিত পাম্প শক্তি |
15 কিলোওয়াট × 2 |
22 কিলোওয়াট × 2 |
|
মোট ইনস্টল করা শক্তি |
~30 কিলোওয়াট |
~44 কিলোওয়াট |
|
কন্ট্রোল সিস্টেম |
PLC + পরিবর্তনশীল ফ্রিকোয়েন্সি |
PLC + পরিবর্তনশীল ফ্রিকোয়েন্সি |
|
অপারেশন মোড |
সম্পূর্ণ স্বয়ংক্রিয় অনুপস্থিত |
সম্পূর্ণ স্বয়ংক্রিয় অনুপস্থিত |
|
ইনস্টলেশনের ধরন |
আউটডোর |
আউটডোর |
|
বিতরণ অগ্রভাগের সংখ্যা |
2 (একযোগে) |
2 (একযোগে) |
|
পাম্প বিকল্প |
ACD/ Crvostar/ দেশীয় |
ACD/Crvostar/দেশীয় |
প্রধান উপাদান
1. ক্রায়োজেনিক নিমজ্জিত পাম্প (2 ইউনিট)
সর্বোত্তম শীতল করার জন্য সরাসরি এলএনজিতে নিমজ্জিত
উচ্চ দক্ষতার জন্য মাল্টি-স্টেজ সেন্ট্রিফিউগাল ডিজাইন
কম NPSH প্রয়োজনীয়তা
ঐচ্ছিক ব্র্যান্ড: ACD (USA), Cryostar (ফ্রান্স), বা প্রত্যয়িত দেশীয় নির্মাতারা
2. তাপমাত্রা-বর্ধমান ভ্যাপোরাইজার (300 Nm³/h)
পরিবেষ্টিত বায়ু-উত্তপ্ত নকশা (কোন বাহ্যিক শক্তির প্রয়োজন নেই)
স্টেশন শোধন এবং ইএজি সিস্টেমের জন্য এলএনজিকে প্রাকৃতিক গ্যাসে রূপান্তরিত করে
উচ্চ-দক্ষতা ফিনড টিউব হিট এক্সচেঞ্জার
ঠান্ডা শক্তির অপচয় রোধ করে
3. EAG (ইমার্জেন্সি এয়ার গ্যাস) ভ্যাপোরাইজার (150 Nm³/h)
জরুরী বিষণ্নতা জন্য নিরাপত্তা সিস্টেম উপাদান
জরুরী শাটডাউনের সময় এলএনজি দ্রুত বাষ্প হয়ে যায়
নিরাপদ চাপ উপশম নিশ্চিত করে
অ্যাম্বিয়েন্ট এয়ার হিটিং
4. ইন্টিগ্রেটেড কন্ট্রোল সিস্টেম
ইন্ডাস্ট্রিয়াল-গ্রেড PLC কন্ট্রোলার
7-ইঞ্চি বা বড় রঙের টাচস্ক্রিন HMI
উভয় পাম্পের জন্য পরিবর্তনশীল ফ্রিকোয়েন্সি ড্রাইভ
স্বয়ংক্রিয় ক্রম নিয়ন্ত্রণ
ডেটা লগিং এবং ঐতিহাসিক প্রবণতা বিশ্লেষণ
দূরবর্তী যোগাযোগ ইন্টারফেস (Modbus TCP/IP, ঐচ্ছিক 4G)
5. ক্রায়োজেনিক পাইপিং এবং ভালভ
স্টেইনলেস স্টীল 304/316L নির্মাণ
ভ্যাকুয়াম-অন্তরক পাইপিং (ঐচ্ছিক)
ক্রায়োজেনিক-রেট করা বল ভালভ এবং চেক ভালভ
জরুরী শাটডাউন ভালভ
6. নিরাপত্তা ও মনিটরিং সিস্টেম
এলএনজি লিক ডিটেক্টর
দাহ্য গ্যাস ডিটেক্টর
শিখা আবিষ্কারক (ঐচ্ছিক)
জরুরী স্টপ বোতাম
স্বয়ংক্রিয় আগুন দমন ইন্টারফেস
বাজ সুরক্ষা ব্যবস্থা
প্রক্রিয়া প্রবাহ
এলএনজি স্টোরেজ ট্যাঙ্ক
↓
ক্রায়োজেনিক নিমজ্জিত পাম্প (দ্বৈত)
↓
ফ্লো মিটার এবং কন্ট্রোল ভালভ
↓
এলএনজি ডিসপেনসার (দ্বৈত অগ্রভাগ)
↓
গাড়ির অনবোর্ড সিলিন্ডার
বিস্তারিত প্রক্রিয়া
সঞ্চয়স্থান: LNG একটি বহিরাগত ভ্যাকুয়াম{0}}অন্তরক স্টোরেজ ট্যাঙ্কে প্রায় -162 ডিগ্রি এবং নিম্নচাপে (0.3-0.8 MPa) সংরক্ষণ করা হয়
পাম্পিং: নিমজ্জিত ক্রায়োজেনিক পাম্পগুলি স্টোরেজ ট্যাঙ্ক থেকে এলএনজি টেনে আনে এবং এটিকে ডিসপেন্সিং চাপে চাপ দেয় (0.8-1.2 MPa)
পরিমাপ এবং নিয়ন্ত্রণ: উচ্চ-নির্ভুল ক্রায়োজেনিক ফ্লো মিটার সঠিক ভলিউম পরিমাপ করে, যখন PLC সিস্টেম VFD এর মাধ্যমে পাম্পের গতি নিয়ন্ত্রণ করে
বিতরণ: এলএনজি উত্তাপযুক্ত পায়ের পাতার মধ্য দিয়ে বিতরণ অগ্রভাগে প্রবাহিত হয়, যেখানে অপারেটররা যানবাহনের আধারগুলির সাথে সংযোগ স্থাপন করে
বাষ্পীভবন: তাপমাত্রা-বর্ধমান বাষ্পীভবন এলএনজির একটি অংশকে গরম করতে পরিবেষ্টিত বায়ুর তাপ ব্যবহার করে, ট্যাঙ্কের চাপ ব্যবস্থাপনার জন্য গ্যাস বন্ধ করে-
নিরাপত্তা: ইএজি ভ্যাপোরাইজার জরুরী অবসাদ পরিচালনা করে, বায়ুমণ্ডলীয় মুক্তির আগে নিরাপদে এলএনজিকে গ্যাসে রূপান্তর করে
