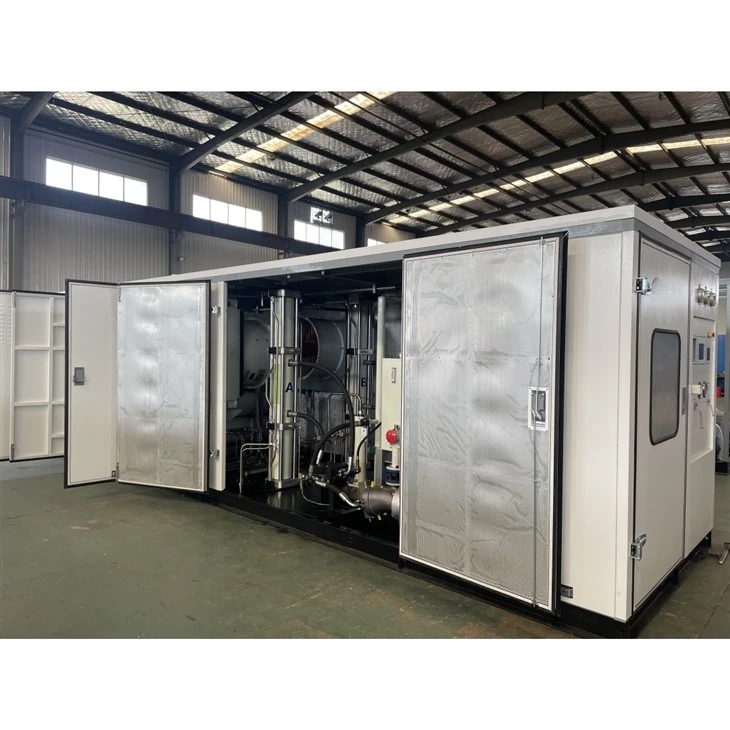

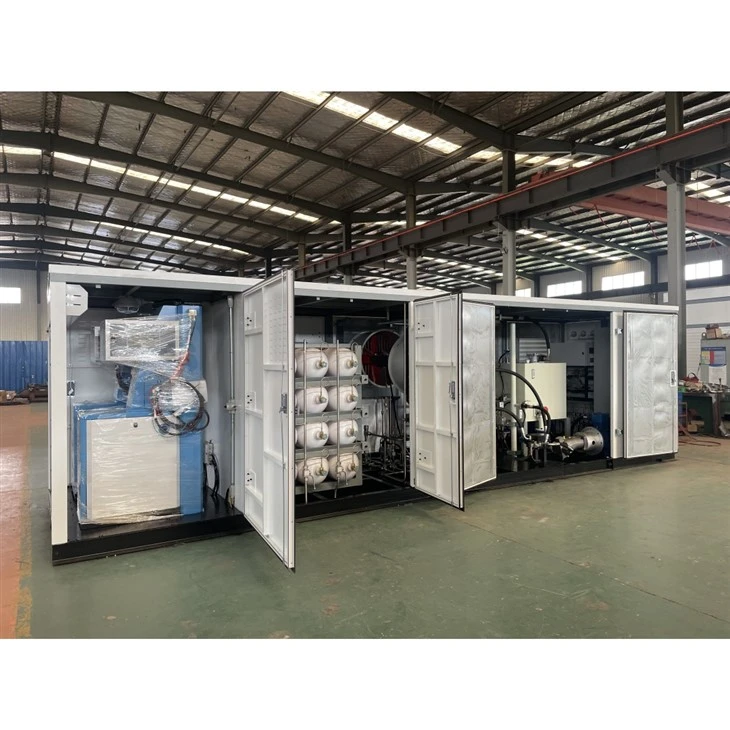

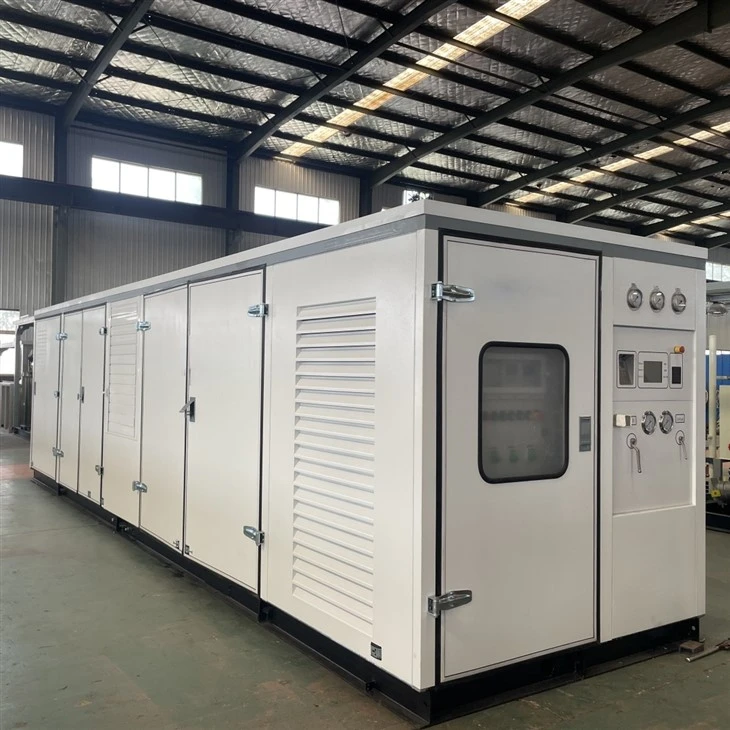

সিএনজি মাদার স্টেশন সিস্টেম

কিংডাও লেনাডো ইন্টেলিজেন্ট ইকুইপমেন্ট কোং, লিমিটেড চীনের সিএনজি মাদার স্টেশন সিস্টেমের অন্যতম নির্ভরযোগ্য নির্মাতা এবং সরবরাহকারী। একটি পেশাদার উত্পাদন দলের সাথে, আমরা আমাদের অধিকাংশ গ্রাহকদের চাহিদা মেটাতে সক্ষম। আমাদের কারখানা থেকে পাইকারি বাল্ক কাস্টমাইজড সিএনজি মাদার স্টেশন সিস্টেমে স্বাগতম।

সিএনজি মাদার স্টেশন সিস্টেম হল একটি ব্যাপক প্রক্রিয়া ব্যবস্থা যা প্রাকৃতিক গ্যাস পরিস্রাবণ, মিটারিং, কম্প্রেশন, ডিহাইড্রেশন, স্টোরেজ এবং বিতরণ সুবিধাগুলিকে একীভূত করে। আধুনিক প্রাকৃতিক গ্যাস রিফুয়েলিং অবকাঠামোর মূল উপাদান হিসেবে, এই সিস্টেমটি সম্পূর্ণ স্বয়ংক্রিয় নিয়ন্ত্রণ-গ্যাসের উৎস থেকে উচ্চ চাপের সঞ্চয়স্থান পর্যন্ত সমগ্র ক্রিয়াকলাপের বিস্তার- অর্জনের জন্য একটি উন্নত প্রক্রিয়া নকশা নিযুক্ত করে৷

সিএনজি মাদার স্টেশন সিস্টেমের সম্পূর্ণ প্রক্রিয়া প্রবাহ নিম্নরূপ:

1. খাঁড়ি পরিস্রাবণ: কাঁচা প্রাকৃতিক গ্যাস অমেধ্য অপসারণের জন্য উচ্চ-দক্ষতা ফিল্টারের মধ্য দিয়ে যায়।

2. সুনির্দিষ্ট পরিমাপ: প্রাকৃতিক গ্যাসের পরিমাণ সঠিকভাবে পরিমাপ করতে উচ্চ-নির্ভুল ফ্লো মিটার ব্যবহার করা হয়।

3. মাল্টি-স্টেজ কম্প্রেশন: রেসিপ্রোকেটিং কম্প্রেসারগুলি প্রাকৃতিক গ্যাসকে 25 এমপিএ চাপে সংকুচিত করতে ব্যবহৃত হয়।

4. গভীর ডিহাইড্রেশন: প্রাকৃতিক গ্যাস শিশির বিন্দু প্রয়োজনীয় মান পূরণ করে তা নিশ্চিত করতে আণবিক চালনী শোষণ প্রযুক্তি নিযুক্ত করা হয়।

5. উচ্চ-চাপের সঞ্চয়স্থান: সংকুচিত গ্যাস উচ্চ-চাপের সিলিন্ডার ব্যাঙ্কে 25 এমপিএ রেট করা হয়।

6. ডিসপেন্সিং আউটপুট: সিএনজি ট্যাঙ্কার ট্রাকগুলি ডেডিকেটেড ডিসপেনসিং কলামের মাধ্যমে রিফুয়েল করা হয়।

এই সিস্টেমের প্রক্রিয়া প্রবাহের নকশা নিরাপত্তা এবং দক্ষতা উভয়কেই অগ্রাধিকার দেয়, পুরো অপারেশন জুড়ে সম্পূর্ণ স্বয়ংক্রিয় নিয়ন্ত্রণ অর্জন করে।

1. পরিস্রাবণ ব্যবস্থা – 5μm পর্যন্ত পরিস্রাবণ নির্ভুলতার সাথে একটি মাল্টি-পর্যায়ে পরিস্রাবণ নকশা নিযুক্ত করে – স্থিতিশীল, দীর্ঘ-সিস্টেম অপারেশন নিশ্চিত করতে একটি স্বয়ংক্রিয় ব্লো-ডাউন ডিভাইস দিয়ে সজ্জিত।

2. মিটারিং সিস্টেম - 1.0 এর নির্ভুলতা ক্লাস সহ একটি বুদ্ধিমান টারবাইন ফ্লোমিটার বৈশিষ্ট্যযুক্ত - দূরবর্তী ডেটা ট্রান্সমিশন এবং বাস্তব-সময় পর্যবেক্ষণ সমর্থন করে৷

3. কম্প্রেশন সিস্টেম – 25 MPa এর ডিসচার্জ চাপ সহ একটি রেসিপ্রোকেটিং কম্প্রেসার ব্যবহার করে – কুলিং সিস্টেমটি একটি এয়ার কুলড ডিজাইন নিযুক্ত করে, যা শক্তি দক্ষতা এবং পরিবেশগত বন্ধুত্ব প্রদান করে।

4. ডিহাইড্রেশন সিস্টেম - গভীর ডিহাইড্রেশনের জন্য আণবিক চালনী নিযুক্ত করে, প্রাকৃতিক গ্যাসের জলের শিশির বিন্দু -55 ডিগ্রির থেকে কম বা সমান থাকে তা নিশ্চিত করে - অবিচ্ছিন্ন অপারেশন নিশ্চিত করতে একটি ডুয়াল-টাওয়ার বিকল্প অপারেশন মোড বৈশিষ্ট্যযুক্ত।

5. গ্যাস স্টোরেজ সিস্টেম - 25 MPa এর কাজের চাপ সহ উচ্চ চাপের গ্যাস সিলিন্ডার ব্যাঙ্কগুলি নিয়ে গঠিত - বিভিন্ন স্কেলের অপারেশনগুলির প্রয়োজন মেটাতে নমনীয় ভলিউম কনফিগারেশন অফার করে৷

6. রিফুয়েলিং কলাম সিস্টেম – নিরাপত্তা বিচ্ছিন্ন ভালভ এবং জরুরী শাট{1}}অফ ডিভাইস দিয়ে সজ্জিত – IC কার্ড পরিচালনা এবং দূরবর্তী ডেটা ট্রান্সমিশন ফাংশন সমর্থন করে।

প্রযুক্তিগত কর্মক্ষমতা পরামিতি

সিস্টেম স্পেসিফিকেশন: – মোট ইনস্টল করা শক্তি: 315–1250 kW – দৈনিক জ্বালানি ধারণ ক্ষমতা: 3,000–15,000 Nm³/day (106,000–530,000 SCFD) – কাজের চাপ: 25 MPa (3625 psi) – MPa (3625 psi) – 208-প্রি-লেট। psi)

নিম্নলিখিত পরিস্থিতিতে সিএনজি মাদার স্টেশন সিস্টেম ব্যাপকভাবে প্রয়োগ করা হয়:

- সিটি গেট স্টেশন: শহুরে প্রাকৃতিক গ্যাস ট্রান্সমিশন এবং ডিস্ট্রিবিউশন নেটওয়ার্কের মধ্যে চাপ নিয়ন্ত্রণ এবং মিটারিং পয়েন্ট হিসাবে কাজ করে।

- গ্যাসের উৎস বিন্দু: প্রাকৃতিক গ্যাস উৎপাদন অঞ্চলে বা ট্রান্সমিশন পাইপলাইনের রুট বরাবর রিফুয়েলিং ঘাঁটি স্থাপন করা।

- শিল্প ব্যবহারকারী: বড়-শিল্প উদ্যোগে উচ্চ-চাপের প্রাকৃতিক গ্যাসের স্থিতিশীল সরবরাহ প্রদান করা।

- রিফুয়েলিং নেটওয়ার্ক: স্যাটেলাইট সিএনজি রিফুয়েলিং স্টেশনের জন্য কেন্দ্রীয় গ্যাস সরবরাহ কেন্দ্র হিসেবে কাজ করে।

1. নিরাপত্তা ডিজাইন – পুরো সিস্টেমটি নিরাপত্তা ভালভ এবং জরুরী শাট দিয়ে সজ্জিত-অফ ডিভাইস – এক্স d IIB T4 বিস্ফোরণের সাথে সঙ্গতিপূর্ণ বিস্ফোরণ-প্রুফ বৈদ্যুতিক সরঞ্জাম ব্যবহার করে-প্রুফ রেটিং – একটি ব্যাপক দাহ্য গ্যাস সনাক্তকরণ এবং অ্যালার্ম সিস্টেম বৈশিষ্ট্যযুক্ত৷

2. ইন্টেলিজেন্ট কন্ট্রোল – সম্পূর্ণ-প্রক্রিয়া অটোমেশন অর্জনের জন্য একটি PLC + SCADA কন্ট্রোল সিস্টেম নিযুক্ত করে – দূরবর্তী পর্যবেক্ষণ এবং ত্রুটি নির্ণয়ের ক্ষমতা সমর্থন করে। ডেটা লগিং এবং রিপোর্ট তৈরির ক্ষমতা দিয়ে সজ্জিত

3. কমপ্যাক্ট ডিজাইন - একটি ছোট পদচিহ্ন সহ মডুলার আর্কিটেকচার - ইন্টিগ্রেটেড সিভিল ইঞ্জিনিয়ারিং এবং সরঞ্জাম ডিজাইন - সংক্ষিপ্ত ইনস্টলেশন এবং কমিশনিং চক্র, দ্রুত স্টার্টআপ সক্ষম করে

4. অনুপস্থিত অপারেশন - সম্পূর্ণ স্বয়ংক্রিয় অপারেটিং মোড ম্যানুয়াল হস্তক্ষেপকে কম করে - দূরবর্তী পর্যবেক্ষণ এবং রক্ষণাবেক্ষণ সমর্থন - বুদ্ধিমান স্ব-চ্যুতি সনাক্তকরণের জন্য ডায়গনিস্টিক ক্ষমতা

• উচ্চ সিস্টেম ইন্টিগ্রেশন: সিভিল ওয়ার্কস এবং যন্ত্রপাতির ইন্টিগ্রেটেড ডিজাইন-সাইট নির্মাণের প্রয়োজনীয়তা হ্রাস করে

• কম অপারেটিং খরচ: উচ্চ-দক্ষ কম্প্রেসার এবং অপ্টিমাইজ করা প্রক্রিয়াগুলি শক্তি খরচ কমায়

• সহজ রক্ষণাবেক্ষণ: কম সম্ভাব্য ব্যর্থতা পয়েন্ট সহ মডুলার ডিজাইন রক্ষণাবেক্ষণকে সহজ করে

• শক্তিশালী স্কেলেবিলিটি: প্রক্রিয়াকরণ ক্ষমতা ক্রমবর্ধমান প্রয়োজনীয়তা পূরণের জন্য নমনীয়ভাবে প্রসারিত করা যেতে পারে

• পরিবেশ-বান্ধব এবং শক্তি-দক্ষ: কম-শূণ্য বর্জ্য জল নির্গমন সহ নয়েজ ডিজাইন

• বুদ্ধিমান ব্যবস্থাপনা: ব্যাপক দূরবর্তী পর্যবেক্ষণ এবং ডেটা পরিচালনার ক্ষমতা

শহুরে প্রাকৃতিক গ্যাস গেট স্টেশন - শহুরে প্রাকৃতিক গ্যাস গ্রহণ এবং বিতরণের জন্য কেন্দ্রীয় কেন্দ্র হিসাবে পরিবেশন করা - প্রক্রিয়াকরণ ক্ষমতা: 5,000-10,000 Nm³/দিন - বৈশিষ্ট্য: উচ্চ নির্ভরযোগ্যতা, ক্রমাগত অপারেশন

ইন্ডাস্ট্রিয়াল পার্ক গ্যাস সাপ্লাই প্রোজেক্ট – বড়-স্কেল ইন্ডাস্ট্রিয়াল পার্কে কেন্দ্রীভূত গ্যাস সরবরাহ করা – প্রক্রিয়াকরণ ক্ষমতা: 3,000–8,000 Nm³/দিন – বৈশিষ্ট্য:

কাস্টমাইজড ডিজাইন বিভিন্ন গ্যাস খরচের প্রয়োজনীয়তা অনুসারে তৈরি

সিএনজি রিফুয়েলিং নেটওয়ার্ক হাব স্টেশনগুলি – আঞ্চলিক সিএনজি রিফুয়েলিং স্টেশনগুলির জন্য কেন্দ্রীয় গ্যাসের উৎস হিসাবে কাজ করছে – প্রক্রিয়াকরণ ক্ষমতা: 8,000–15,000 Nm³/দিন –

বৈশিষ্ট্য: বড়-ধারণক্ষমতার গ্যাস, উচ্চ টার্নওভার রেট

কনফিগারেশন নির্বাচন গাইড

1. Assess Gas Source Pressure – Low-pressure source (0.2–0.4 MPa): Requires a multi-stage compressor configuration – Medium-pressure source (0.4–0.6 MPa): Allows for the selection of compressors with fewer stages – High-pressure source (>0.6 MPa): একটি সরলীকৃত কম্প্রেশন প্রক্রিয়া বিবেচনা করার অনুমতি দেয়

2. প্রসেসিং স্কেল নির্ধারণ করুন – ছোট-স্কেল স্টেশন (<5,000 Nm³/day): Suitable for urban gas distribution and small industrial users – Medium-scale stations (5,000–10,000 Nm³/day): Suitable for medium-scale industrial facilities and refueling networks – Large-scale stations (>10,000 Nm³/দিন): বড়-শিল্প অঞ্চল এবং আঞ্চলিক গ্যাস সরবরাহ কেন্দ্রগুলির জন্য উপযুক্ত।

3. সাইটের শর্তগুলি বিবেচনা করুন: - প্রশস্ত স্থান: একটি বিভক্ত-ইউনিট কনফিগারেশন একটি বিকল্প, যা রক্ষণাবেক্ষণের সুবিধা প্রদান করে. - সীমিত স্থান: স্থানের দক্ষতা সর্বাধিক করার জন্য একটি সমন্বিত স্কিড-মাউন্ট করা ডিজাইনের সুপারিশ করা হয়. - পরিবেশগতভাবে সংবেদনশীলতা পরিমাপ করা হয় এবং পরিবেশগত নিয়ন্ত্রণ নেই প্রয়োজনীয়

4. অটোমেশন লেভেল নির্ধারণ করুন: - ম্যানড অপারেশন: একটি স্ট্যান্ডার্ড কন্ট্রোল সিস্টেম যথেষ্ট. - মনুষ্যবিহীন অপারেশন: উন্নত রিমোট মনিটরিং এবং স্বয়ং-নির্ণয়ের ক্ষমতা. - অত্যন্ত স্বয়ংক্রিয়: AI গ্রহণ-অপ্টিমাইজড কন্ট্রোল সুপারিশ করা হয়।

5. বাজেট পরিকল্পনা: - স্ট্যান্ডার্ড কনফিগারেশন: মৌলিক কার্যকরী প্রয়োজনীয়তা পূরণ করে এবং উচ্চ খরচের প্রস্তাব দেয়-কার্যকারিতা. - উন্নত কনফিগারেশন: অপ্রয়োজনীয় ডিজাইন এবং উন্নত বৈশিষ্ট্যগুলি অন্তর্ভুক্ত করে. - কাস্টমাইজড কনফিগারেশন: নির্দিষ্ট প্রকল্পের প্রয়োজনীয়তার উপর ভিত্তি করে তৈরি করা নকশা৷

এই নির্দেশিকাগুলি অনুসরণ করে, কেউ নির্দিষ্ট গ্যাসের উৎস শর্ত এবং প্রকল্পের প্রয়োজনীয়তার উপর ভিত্তি করে সবচেয়ে উপযুক্ত সিএনজি মাদার স্টেশন সিস্টেম কনফিগারেশন নির্বাচন করতে পারে, যার ফলে সিস্টেমের অর্থনৈতিক দক্ষতা এবং অপারেশনাল নির্ভরযোগ্যতা উভয়ই নিশ্চিত করা যায়।
